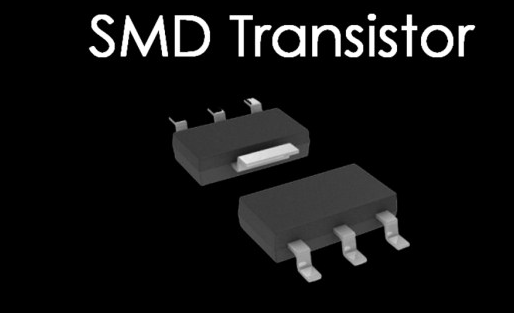

手機表面貼裝晶體管及其功能
來源：本站 時間：2020/03/19
手機中的表面貼裝晶體管 - SMT晶體管是由硅或鍺等半導體制成的SMD部件。 SMD晶體管的類型：NPN，PNP
表面貼裝晶體管或SMT晶體管是由硅或鍺等半導體材料制成的SMD電子元件 。 有兩種類型的表面貼裝晶體管：
NPN類型
PNP 類型
晶體管終端
有三個表面貼裝晶體管或通孔晶體管終端：
電流表（E） - 接收到正向偏壓時的電流。 電子在NPN晶體管中發射，而PNP晶體管發射“空穴”。
集電極（C） - 接收發射電子或空穴的晶體管的端子。 收集器始終工作或反向偏置模式。
底座（B） - 電流表和集電極之間的層稱為底座。 基極顯示出電流表結正向偏置的低電阻和集電極結反向偏置高的特性。
晶體管事實
指示字符 ：Q或V，TR功能 ：開關，放大，調節電壓。
單位 ：根據代碼確定晶體管。
數字表面貼裝晶體管
在數字晶體管中，內置電阻和電流表。 該晶體管也稱為RET（電阻式晶體管）。 這種類型的晶體管用于移動電話以降低電流消耗。場效應晶體管（FET）
表面貼裝晶體管
表面貼裝晶體管這種晶體管由電壓而不是電流控制。 通過半導體溝道的工作電流的流動通過被稱為柵極的溝道附近的區域中的電荷的影響來切換和調節。 這被稱為單極晶體管。 FET可以是P溝道型或N溝道型。
金屬氧化物半導體（MOSFET）
深圳市銘華航電SMT貼片加工廠：MOSFET是有源半導體元件。 MOSFET有3個端子 - 源極，漏極和柵極。 有兩種類型的MOSFET ：P溝道MOSFET（PMOS）
N溝道MOSFET（NMOS）
