剛撓印制電路板的應變消除的使用
對于剛?cè)峤Y(jié)合印刷電路板 （PCB），將剛性材料連接到柔性材料（過渡區）的空間有時包含雖然可接受但會影響最終部件的有效性的缺陷。 過渡區缺陷可以包括以下任何一種情況：
-
粘合劑擠出
-
突出介電材料
-
開裂
-
致暈
如果部件在界面處彎曲，剩余的固化樹脂可能會損壞下面的柔性層壓板。 為了保護下面的柔性層壓板， 柔性PCB設計師需要在彎曲過渡區域中的應力消除環氧樹脂。 如下圖所示，施加的固化環氧樹脂將有助于延長經過剩余固化樹脂的彎曲區域。

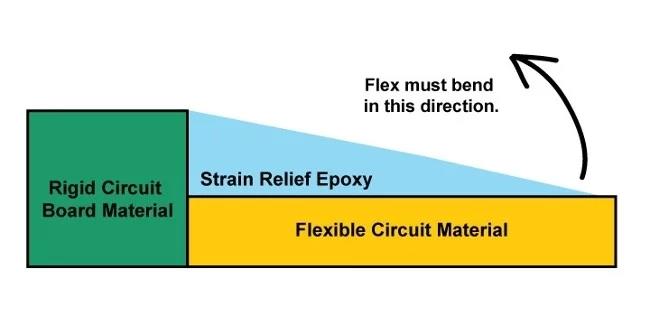

剛撓結合線路板從剛性到柔性材料的過渡區域。
取決于最終產品的要求，該應變消除環氧樹脂可以被控制為剛性或柔性。 重要的是要注意，在設計剛撓印制電路板設計中的應力消除時，請參閱IPC-2223第5.2.9節，了解完整的指南和限制。
結論
深圳市銘華航電SMT貼片加工：過渡區是印制電路板非常敏感的區域，必須非常小心地構建。 即使最輕微的錯誤計算也會導致影響PCB性能的錯誤。 在Epec的這里，我們花時間確定我們的剛撓印制電路板符合我們客戶對其產品所需的高標準。
