如何選擇HDI PCB材料
HDI PCB材料：為您的PCB選擇合適的介電材料很重要，無論您在從事哪種應用，但高密度互連（HDI）技術的風險更高。它們很小，很輕，很強大；但是它們有特定的結構要求，使用無鉛焊料時，必須選擇分解溫度（Td）較高且總體上質量較高的材料。
那么，您如何選擇呢？以下是選擇HDI PCB材料時的注意事項的概述。在進入HDI應用程序之前，如果要了解PCB材料特性的速成課程，請查看選擇PCB基板：了解介電材料的特性。或者，獲得有關Sierra Circuits材料選擇器的即時幫助-插入所需的屬性值，并以易于比較的格式獲取兼容材料的列表。
什么是HDI堆疊？

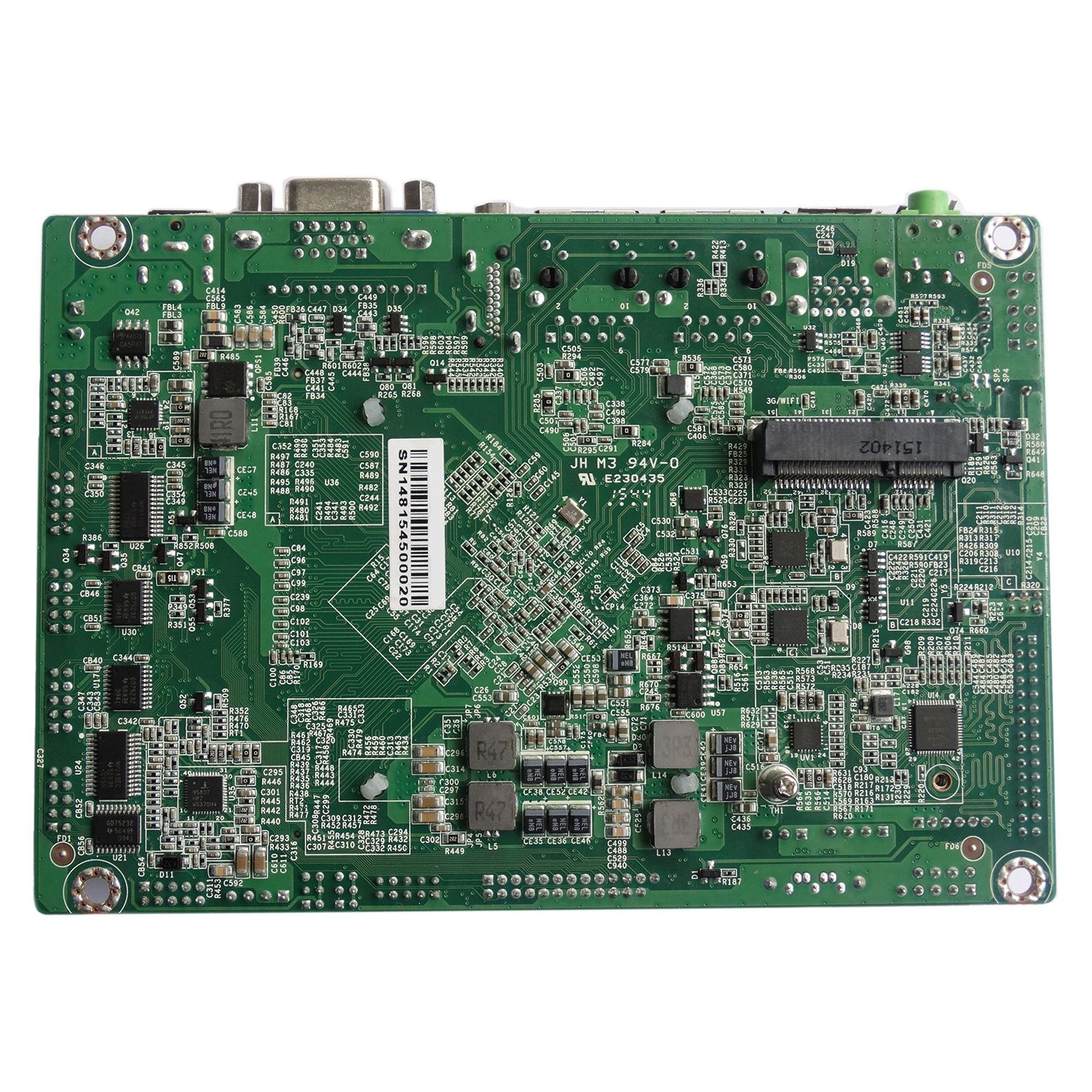

HDI PCB的單位面積電路密度比傳統PCB高。它具有細線和間距（≤100 μm），小過孔（<150 μm）和捕獲焊盤（<400 μm）以及高連接焊盤密度（> 20 pads / cm2）。 HDI PCB的體積小，重量輕，非常適合手機或醫療設備等小型消費應用。
在HDI疊層中，樹脂基體具有介電特性和電阻，可將高導電層（如銅箔）分開。有關不同的HDI堆疊的其他信息，請觀看我們的HDI成本注意事項視頻。
PCB中的樹脂基體為分離的導電層提供了電阻特性。
介電材料
選擇正確的介電材料或樹脂對于HDI性能至關重要。與傳統的多層PCB材料相比，它們通常需要更高的質量，并且以下特性至關重要：
玻璃化溫度（Tg）
分解溫度（Td）
沿Z軸的熱膨脹系數（CTEz）
脫層時間
通常，性能越高，材料越昂貴。這是一張將成本與性能以及典型應用進行比較的常見電介質圖表：
電介質材料的成本隨著性能的提高而增加。通過：HDI手冊
適合您應用的HDI材料類型
考慮到高頻下的信號能量損耗，要求PCB材料的介電損耗角正切或損耗因子（Df）低，并且Df與頻率響應曲線更平坦。適用于HDI的材料分為四類：
中速和損耗：中速材料是最常見的PCB材料-FR-4系列。它們的介電常數（Dk）與頻率響應的關系不是很平坦，并且具有更高的介電損耗。因此，它們的適用性僅限于少數GHz數字/模擬應用。
高速，低損耗：高速材料的Dk與頻率響應曲線較為平坦，介電損耗約為中速材料的一半。這些適用于高達?0 GHz的頻率。
高速，低損耗，高信號完整性：與其他材料相比，這些材料的Dk相對于頻率響應曲線更平坦，介電損耗也低，并且產生的無用電噪聲也更少。
高速，低損耗，高信號完整性，射頻和微波：
用于射頻/微波應用的材料具有相對頻率響應最平坦的Dk和最小的介電損耗。它們適合高達20 GHz的應用。
請注意，這些堆疊材料很難處理，并且不適用于每種HDI堆疊。有關更多信息，請查看我們的HDI材料視頻。
通常，為了在高速數字應用中獲得更好的信號傳輸性能，請使用具有較低Dk，Df和更好SI特性的材料。對于RF和微波應用，請使用Df盡可能低的材料。請使用最低Df的材料，并且在信號衰減很重要的情況下，請使用低損耗的高速材料。如果存在串擾問題，請使用Dk較低的材料降低串擾。當使用PCB尺寸和布局特征較小的微電子基板時，適合使用BT材料。
請記住，這些材料很難處理，并且不適合每次堆疊。有關HDI堆疊的更多信息，請查看有關HDI可制造性和成本的技術講座。
這是常見材料和推薦應用領域的圖表，以及諸如Tg，Dk，Tf和CTEz的關鍵屬性值。
PCB材料特性和推薦應用領域
小銘打樣SMT貼片加工：DK值可在上述數據表中找到；但是，對于實際的PCB結構中使用的各種芯和預浸料，它們將有所不同。
